引言：精度的語言

在高要求製造領域，一張圖紙不僅是形狀的呈現，它更是一份“契約”。當你把圖紙發送給一家 CNC 加工工廠時，你傳遞的不隻是零件長什麽樣，還包括它 如何運作。然而，傳統坐標尺寸標注（簡單的 X、Y 尺寸）往往無法表達設計意圖。這正是幾何尺寸與公差（GD&T）發揮作用的地方。

作為深圳一起草 www.17c.com精密的市場研究專家，我分析過上千份 RFQ（報價請求）。我見過由於公差標注不清導致成本上升、交期延誤、零件不合格的情況。相反，一個結構合理的 GD&T 設計，能確保我們的高速 CNC 設備加工出完美貼合並功能穩定的零件。

本文將幫助你輕鬆理解 GD&T 基礎符號、關鍵概念，並展示深圳一鑫精密如何運用這些標準來實現卓越加工品質。

什麽是 GD&T？

要正確 定義幾何公差（define geometric tolerance），我們必須跳出尺子的思維。

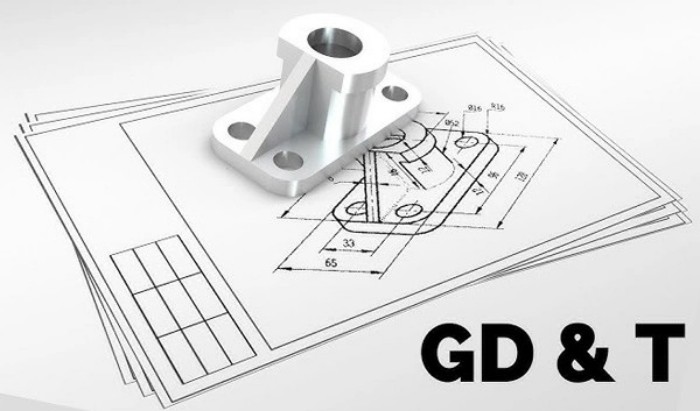

GD&T 是一種工程圖與 3D 模型中使用的符號化語言，用於明確理想幾何形狀及其允許偏差。

傳統公差標注（如 ±0.1mm）控製的是尺寸，而 GD&T 控製的是：

• 形狀 Form

• 方向 Orientation

• 位置 locations

也就是說，它回答了一個關鍵問題：
“這個特征在不影響功能的情況下，可以偏離理想幾何多少？”

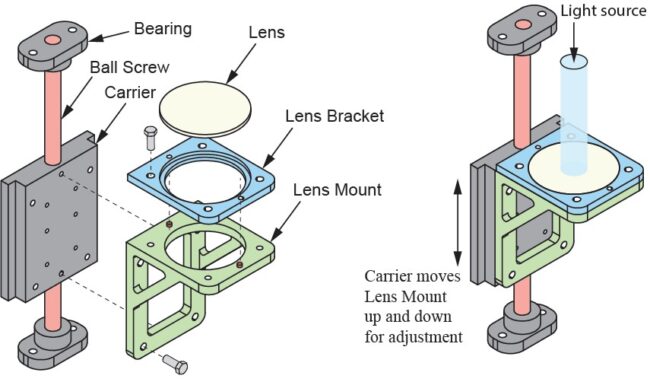

我們為什麽需要 GD&T？

• 功能性：確保零件能正確配合（如：銷子是否能順利插入孔）。

• 降低成本：允許“獎勵公差”（Bonus Tolerance），讓加工更靈活。

• 通用語言：一個 gd 符號（gd sign）在深圳、柏林、紐約含義完全一致，全球供應鏈無障礙溝通。

解碼符號——特征控製框（Feature Control Frame）

GD&T 的核心是特征控製框，它就像工程語言的“句子結構”。

特征控製框通常分為三欄：

1. 幾何特征符號（Geometric Characteristic Symbol）：是什麽要求，如位置度、平麵度。

2. 公差值（Tolerance Value）：允許偏差多少。

3. 基準引用（Datum References）：從哪裏測量。

理解特征控製框中的每一個 gd sign（GD 符號） 對工程師和采購都至關重要。
特別是涉及航空航天、醫療等零件時，你的 CNC 供應商必須熟練掌握這一語言。

GD&T 符號庫（GD Signs and Symbols GD）

要讀懂圖紙，你必須識別 ASME Y14.5 或 ISO 1101 標準中使用的符號。
在深圳一起草 www.17c.com精密，我們的工程師在收到你的 CAD 文件後，會立即分析這些符號以製定最佳加工方案。

以下為五大類 GD&T 符號分類：

GD&T 五大符號家族總覽

公差之王——位置度（Geometric Tolerance Position）

如果 GD&T 裏隻能學一個概念，那一定是 位置度（Position）。

傳統尺寸標注采用 正方形公差區（X ±0.1，Y ±0.1）。
但在正方形的角落處，其實偏差比邊中點更大——導致加工浪費。

而 位置度使用圓形公差區。

好處：

• 比矩形公差區可用麵積 增加 57%

• 裝配性能更好

• 控製更符合真實功能需求

符號： ⌖

在深圳一起草 www.17c.com精密，我們特別喜歡位置度，因為它允許使用：

• 功能量規（Functional Gauging）

• 最大實體狀態（MMC）獎勵公差

這能有效降低報廢率，助你降低成本。

學習與資源（GD and T PDF）

許多客戶希望獲取一個 gd and t pdf，方便打印和桌麵查閱。

雖然我們不能直接提供 ASME 或 ISO 的版權材料，但我們建議：

• 購買 ASME Y14.5-2018 標準——GD&T 的“聖經”

• 使用全球合法的 GD&T 速查表 / 牆圖（Wall Chart）

• 下載工程機構提供的 GD&T Cheat Sheet

擁有參考指南可以幫助你提前發現圖紙錯誤，提高溝通效率。
例如：給圓柱特征標注平行度但未定義基準，是很常見但會導致項目停滯的錯誤。

深圳一起草 www.17c.com精密的 GD&T 實力

為什麽理解 GD&T 對選擇供應商至關重要？
因為 對 GD&T 的解釋能力決定了零件質量。

如果工廠把 GD&T 看作“建議”而不是“規則”，你的裝配線就會出問題。

在深圳一起草 www.17c.com精密，我們讓“理論”變成“現實”。

1. 高級計量能力（CMM 檢測）

沒有測量，就沒有製造。
對於麵輪廓度、位置度等複雜公差，卡尺根本無法驗證。

我們使用先進三坐標（CMM）來：

• 導入你的 CAD 模型

• 掃描實際零件

• 自動對比理想幾何

• 生成完整檢驗報告

2. DFM 可製造性反饋

每當你發送給我們文件，我們會：

• 檢查所有 GD&T 公差

• 判斷是否過度嚴格（導致你成本升高）

• 判斷符號是否合理使用

• 提供可製造性優化建議

我們幫助你節省成本，而不是簡單“按圖加工”。

3. 精密加工設備集群

我們的 3 軸、4 軸、5 軸設備可輕鬆實現：

• ±0.005mm 的嚴格尺寸公差

• 嚴格位置度要求

• 高標準平麵度、垂直度、跳動等要求

• 半導體散熱板、航空零件、醫療部件等高精度加工

總結

GD&T 不隻是一組符號，它是一種 高效製造策略。

通過正確 定義幾何公差（define geometric tolerance） 和掌握 位置度（geometric tolerance position），你可以將模糊圖紙轉換為精確的製造指令。

但再完美的圖紙也需要一個可靠的製造夥伴。
在深圳一起草 www.17c.com精密，我們不僅懂每一個 gd sign，還能將它們加工成現實。
